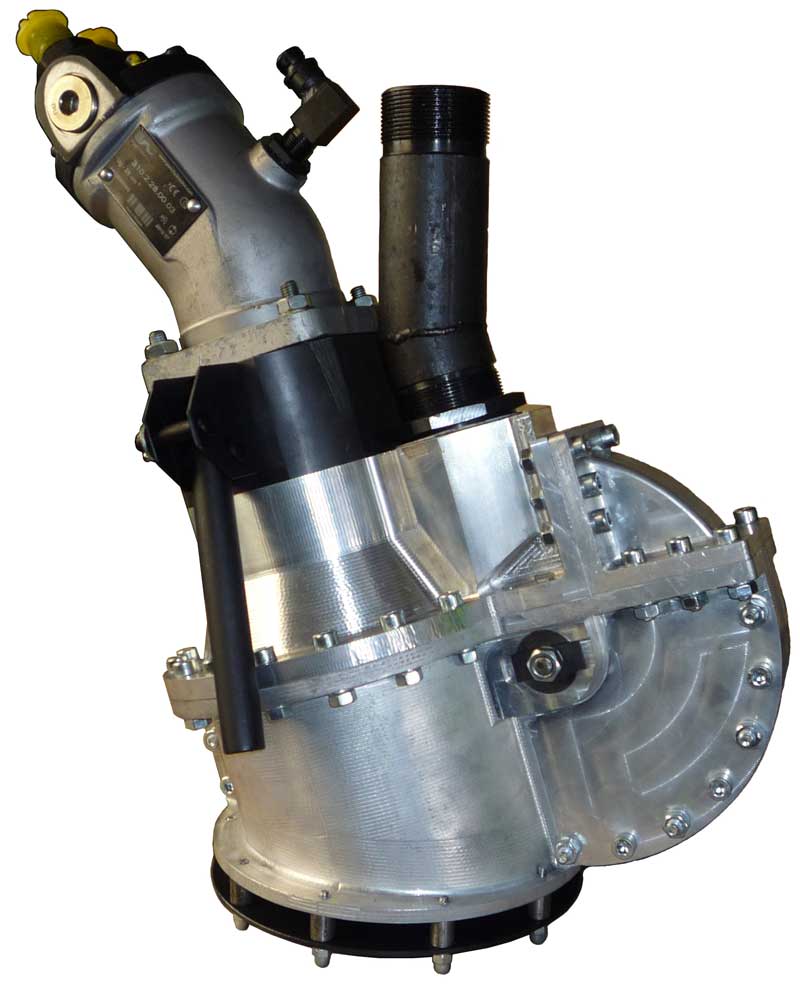

 Погружной шнековый винтовой насос для откачки шлама и вязких материалов НВЖ - 100



Диплом победителя выставки Энергетика Урала


Статья:
Применение насосов НВЖ при зачистке резервуаров


Эффективные переносные насосы НВЖ-100 не имеют себе равных при работе с легкими, средними и чрезвычайно вязкими жидкостями.

    ООО Башкирская машино-испытательная станция разработала погружной шнековый винтовой насос НВЖ-100. Насос предназначен для откачки нефтяного шлама, загрязненой воды, мазута, тяжелой нефти, латекса, отходов нефтепереработки и других вязких жидкостей (жидкостей с высокой вязкостью) с содержанием мусора, твердых включений.

    Насос в составе насосной установки мобилен и портативен, и за счет компактных размеров позволяет быстро осуществить транспортировку и сборку комплекса до рабочего состояния, а после выполнения работ - быстро перевести насосную установку в положение для транспортировки. Для переноски (2 человека) насоса предусмотрены ручки.

Особенности насоса НВЖ-100


  • регулируемая производительность установки
  • электробезопасность - поскольку в конструкции применен гидравлический мотор и маслостанция вынесена за пределы опасной зоны.
  • корпус выполнен из алюминия
  • комплектуется быстроразъемными соединениями (БРС) для удобного и безопасного подключения рукавов высокого давления (РВД)
  • мобильность и компактность - для переноски, обслуживания и работы задействовано минимальное количество персонала.

Области применения насоса НВЖ-100

  • Химическая промышленность
  • Пищевая промышленность
  • Нефтегазовая промышленность

Насос НВЖ-100 в составе насосной установки применяется при:

  • срочной откачке, перекачке тяжелых неочищенных материалов
  • перекачка нефти, перекачка мазута, нечистоты, грязная вода или эмульсии
  • сбор разлившейся нефти, нефтепродуктов
  • перекачка (разгрузка) вязких жидкостей и материалов из резервуаров танкеров, судов и т.д.
  • очистки емкостей, резервуаров от донных отложений нефтепродуктов (нефтешлам)
  • очистки емкостей, резервуаров от остатков вязких жидкостей
Эксплуатация комплекса возможна в умеренно-холодном климате при температурах от -40° С до +40° С.

Состав комплекса:

  • погружной шнековый винтовой насос НВЖ-100
  • станция гидропривода
  • комплект гидравлических рукавов

Техническая характеристика насоса НВЖ-100


Масса 75 кг
Условный проход входного/выходного штуцера 230 мм / 76 мм
Габариты А*В*Н мм 490*310*695
Обороты винта макс / мин 1450/287 оборот/мин
Рабочее давление не более 0,5 МПа
Максимальная производительность на воде 100 м3/час

Техническая характеристика гидростанции


Максимальное давление 20 МПа
Диапазон подач 0…59 л/мин
Тип электродвигателя ВА200L4
Мощность 45 кВт
Скорость вращения электродвигателя 1450 об/мин
Емкость бака 300 л
Рабочая жидкость ВМГЗ
Гидравлические соединения - Линии нагнетания и слива Отв. G3/8"
Гидравлические соединения - Линии дренажа Отв. G1/4"
Габариты А*В*Н мм 1200*1500*700
Масса 600 кг

В комплект рукавов высокого давления для присоединения гидростанции к насосу входят:

  • рукава высокого давления
  • рукав дренажа с БРС
  • быстроразъемные соединения (БРС)
  • штуцера-адаптеры
Диаметр рукава 19 мм
Рабочее давление 20 МПа
Количество рукавов 2 шт
Длина рукавов (по умолчанию) 30 м
Рукав дренажа с БРС диаметром 8 мм (длина 30 м) 1 шт


   Гидравлические соединения адаптированы к станции гидропривода и насосу.
Быстроразъемные соединения применяемые в составе комплекса позволяют отсоединять рукава от насоса и станции без потерь рабочей жидкости.



   Выходной патрубок адаптирован для подсоединения БРС типа Камлок. Камлок входит в комплект поставки.


Эксплуатация


   Насос неприхотлив и надежен в эксплуатации.
Для работы достаточно погрузить насос в перекачиваемую среду (жидкость) и включить насос.
Насос прост в управлении.
На идущей в комплекте гидростанции имеются следующие элементы управления:

  • рукоятка включения насоса
  • регулировочный винт для регулировки подачи гидравлической жидкости

Приобретение насоса



- Для приобретение насоса необходимо подать заявку.

- На Ваш адрес будет направлено коммерческое предложение и договор на поставку насоса.



Гарантия и сервисное обслуживание



   На все поставляемые насосы дается гарантия от производителя в течении 12 месяцев.
   В течении этого срока проводится в случае необходимости гарантийный ремонт насоса, замена и установка запасных частей, поставка нового насоса взамен утратившего работоспособность.
   Обеспечивается постгарантийное сервисное обслуживание.





Мы предлагаем использовать наши насосы:
  1. Насосы НВЖ позволяют исключить ручной труд при очистке нефтяных резервуаров и механизировать трудоемкие процессы.
  2. Насосы НВЖ надежны и позволят Вам сократить простои из-за возникновения неисправностей.
  3. Насосы НВЖ обладают высокой эффективностью при низких затратах капитала и технического обслуживания, просты и надежны в работе, не требуют высокой технической квалификации при эксплуатации, техническом обслуживании.
