Назначение
Гидроагрегаты типа П32 предназначены для индивидуального привода рабочих органов прессов гидравлических одностоечных усилием от 100 до 2500 кН с гидроподушкой - выталкивателем и без гидроподушки - выталкивателя.
Гидроагрегат работает на чистом минеральном масле вязкостью 21-260 мм2/с при температуре масла от 10 до 60оС и рабочей температуре окружающей среды от 1оС до 45оС согласно ГОСТ 14066-68.
Класс чистоты рабочей жидкости не ниже 12 по ГОСТ 17216-71.
Номинальная тонкость фильтрации 25 мкм.
Рекомендуемые марки масел: ИГП-30, ИГП-38, ТУ3.810.1413-78, ВНИИ НП-403 ГОСТ 16728-78.
Таблица комплектации гидропрессов гидроагрегатами (гидростанциями)
|
Модель гидроагрегата
|
Какие прессы комплектуются
|
Технологическое назначение
|
Усилие, тс
|
|
21П32А(В)
|
П6320Б
|
Правка, прошивка, штамповка
|
10
|
|
71П32А(В)
|
ПБ6328Б
|
Правка, прошивка, штамповка
|
63
|
|
73П32А(В)
|
П3286
|
Правка, прошивка, штамповка
|
63
|
|
91П32А(В)
|
ПБ63325
|
Правка, прошивка, штамповка
|
63
|
|
93П32А(В)
|
П3232Б, П3234Б
|
Правка, прошивка, штамповка
|
160, 250
|
Технические характеристики
|
Наименование параметра
|
21П32В
|
71П32В
|
73П32В
|
91П32В
|
93П32В
|
|
Номинальное давление линии основного насоса МПа
|
16
|
25
|
25
|
25
|
25
|
|
Номинальное давление линии вспомогательного насоса МПа
|
4
|
2,5
|
2,5
|
2,5
|
2,5
|
|
Номинальное давление линии гидроподушки-выталкивателя МПа
|
-
|
32
|
32
|
32
|
32
|
|
Объемная подача при номинальном давлении линии основного насоса дм/мин
|
12
|
20
|
20
|
25
|
25
|
|
Объемная подача при номинальном давлении линии вспомогательного насоса дм/мин
|
20
|
30
|
30
|
20
|
20
|
|
Диапазон автоматического регулирования объемной подачи линии основного насоса при изменении давления от 0,98 МПа до номинального, л/мин, не менее
|
45....12
|
50....20
|
50....20
|
80....25
|
80....25
|
|
КПД гидроагрегата в %
|
72
|
72
|
72
|
72
|
72
|
|
Управление гидроагрегата
|
Дистанционное электрогидравлическое
|
|
Давление настройки предохранительных клапанов линии основного насоса МПа (кгс/см2)
|
|
27
|
27/32
|
27
|
27/32
|
|
Давление настройки предохранительных клапанов линии вспомогательного насоса МПа (кгс/см2)
|
|
2,5
|
2,5
|
2,5
|
2,5
|
|
Давление настройки предохранительных клапанов линии поддерживающего клапана МПа (кгс/см2)
|
|
0,6....2
|
0,6....2
|
0,6....2
|
0,6....2
|
|
Давление настройки поддерживающего клапана, МПА (кгс/см2)
|
(10)
|
(6....20)
|
(6....20)
|
(6....20)
|
(6....20)
|
|
Масса гидроагрегата, не более
|
210
|
440
|
480
|
570
|
610
|
|
Габаритные размеры, мм: длина
|
600
|
820
|
820
|
940
|
940
|
|
ширина
|
440
|
520
|
520
|
600
|
600
|
|
высота
|
1130
|
1325
|
1520
|
1450
|
1000
|

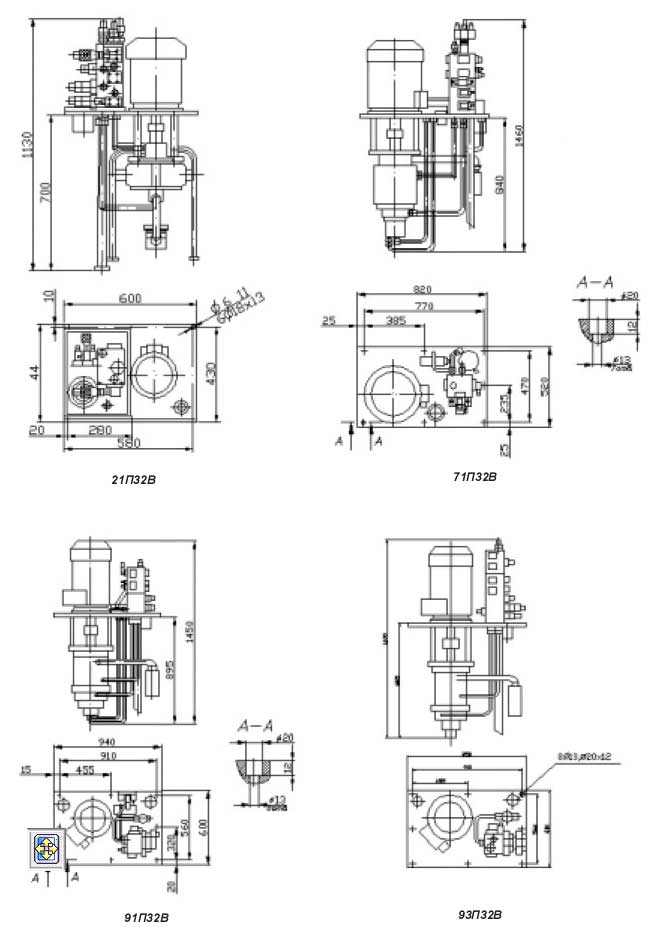

Габариты и присоединительные размеры
|
