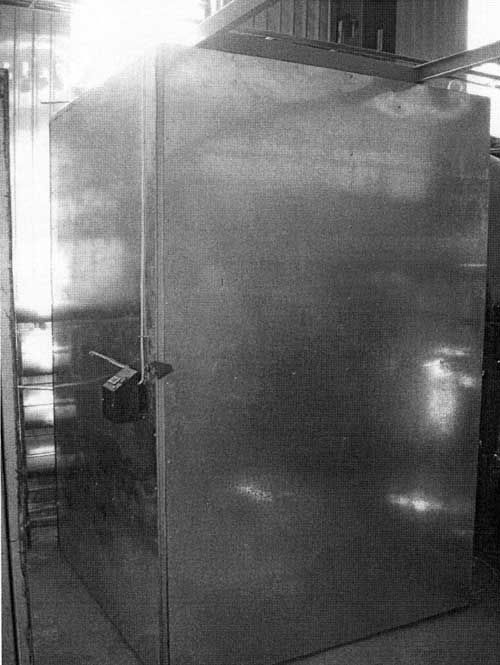

 камера окраски и полимеризации

 камера окраски и полимеризации_1

 камера окраски и полимеризации_2

 камера окраски и полимеризации_3


Назначение

Камера полимеризации универсальная КПУ «ПОБЕЛ-1», предназначена для оплавления и формирования полимерного покрытия после нанесения порошковой краски на изделие.

Техническая характеристика

Род тока
трехфазный, переменный
Номинальная частота тока,Гц
50
Номинальное питающее напряжение,В
3 - 50Гц, 380В
Номинальная мощность,кВт
12
Рабочая температура, С
170...200
Время разогрева,час
0,5
Размеры рабочего пространства, мм
1500x1200x2190
Габаритные размеры, мм
1600x1500x2290

Условия эксплуатации

Камера может эксплуатироваться внутри помещений, отнесенных по классификации действующих «Строительных норм и правил СН И П 2.09.02-85», к категории А и класса В-1б в соответствии с «Правилами устройств электроустановок, ПУЭ-76»

Комплектность

  • Камера полимеризации универсальная КПУ «ПОБЕЛ-1».
  • Механизм ручной подачи изделия: основной и два дополнительных.
Устройство и работа

  • 1. Камера образована каркасом, закрытым теплоизоляционным кожухом, внутри которого размещены: направляющие для перемещения двух дополнительных механизмов ручной подачи изделия, теплоэлектронагреватели (ТЭН) и вентилятор.
    Снаружи, по бокам, камера оборудована: слева - пультом управления с устройством задания температуры и времени нагрева, а справа — выключателем автоматическим — для подачи питания 3 -50Гц, 380В и защиты элементов электрической схемы камеры.
  • 2. Для нанесения порошковой краски на изделия и их транспортирования ( в камеру и из камеры) предусмотрены:

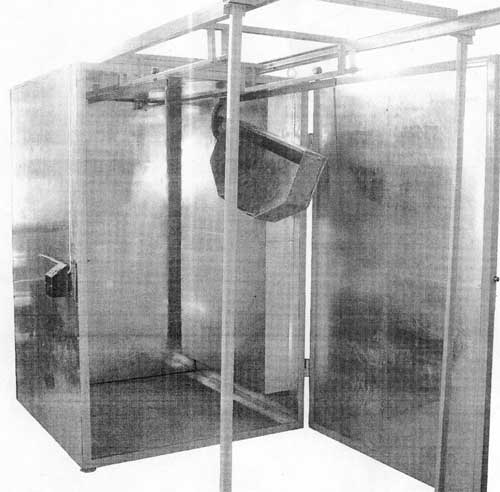

    • 2.2.1. Основной механизм ручной подачи изделий, установленный на направляющих, закрепленных вне камеры с помощью специальной вспомогательной конструкции.
    • 2.2.2. Два дополнительных механизма ручной подачи изделия, установленных на направляющих основного.
  • 3. Изделия закрепляются на дополнительных механизмах, которые фиксируются с основным с помощью специального тормозного рычага. Наносится порошковая краска, например, с помощью пистолета-распылителя.
  • 4. Далее основной механизм подачи подводится к камере, расцепляется с дополнительными механизмами подачи, и освободившиеся дополнительные механизмы с покрашенными изделиями направляются во внутрь камеры по направляющим самой камеры. Дверь закрывается.
  • 5. Изделия подготовлены к полимеризации.
  • 6. Включают выключатель автоматический, запуская вентилятор В1.
  • 7. На пульте управления ПУ1 включают переключатель S1, подавая тем самым питание на пульт управления ПУ 1. С помощью кнопок задают требуемую температуру и время нагрева.
  • 8. Включают пускатель КМ1, который срабатывая, подключает своими контактами теплоэлектронагреватели R1...RЗ к трехфазной сети переменного тока.
  • 9. Контроль за температурой разогрева осуществляется с помощью термопары SК1, размещенной внутри камеры.
  • 10. Окончание процесса полимеризации извещает звуковая сигнализация — звонок Зв. 1.
Указание мер безопасности
  • Безопасное обслуживание камеры КПУ «ПОБЕЛ-1» обеспечивается выполнением требованием «Правил технической эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором и соответствующих глав общих правил техники безопасности.
  • Степень защиты камеры от соприкосновения обслуживающего персонала с токоведущими частями от попадания твердых тел, пыли, проникновения воды по 1Р21 ГОСТ 14254-80.
  • Камера должна быть заземлена в соответствии с «Правилами устройства электроустановок».
  • К обслуживанию допускаются лица, прошедшие технический минимум по правилам эксплуатации и ухода за оборудованием.
Гарантии изготовителя

Гарантийный срок эксплуатации камеры КПУ «ПОБЕЛ-1» -12месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки при условии выполнения потребителем правил и норм транспортирования, хранения и эксплуатации.
